Pagina web

La pagina web elaborada en el colegio es la siguiente:
http://www.pacifico.edu.ec/~sitios/web2015alumnos/SEGUNDO%20BGU%20E/Panata-%20Santiago/UntitledFrameset-2.html

Conexión a Unidades de Red.

Conexión a Unidades de Red.

Cuando se trabaja en una red de equipos de cómputos se comparte recursos especialmente carpetas que contienen sistemas de Software los cuales se convierten en unidades de red al momento de compartir y se puede utilizar cualquier letra de alfabeto para identificarles los pasos son los siguientes:

1.Crear una carpeta con sus apellidos en el escritorio.

2. Aplicar clic derecho en la carpeta creada y elegir propiedades, escoger la ventana compartir.

3. Elegimos el botón compartir y agregar todos que tenga control de lectura y escritura

4. En configuraciones de red deben activarse la detección automática de recursos de red y debe

desactivarse el uso de contraseña para acceder a los recursos de la siguiente manera.

5. Debemos verificar el nombre del equipo de cómputo para realizar una búsqueda

6. Abrir el entorno de red y localizar su equipo.

7. Abrir el equipo que le corresponde a usted.

8. Sobre la carpeta compartida aplica clic botón derecho y conectar a unidad de red y elegimos la letra M para conexión

9. Ejercicios de aplicación. Conectar a unidad P el recurso compartido de nombre 2 E, dentro de la unidad compartida crear una carpeta con sus dos nombres y sus dos apellidos el equipo que comparte este recurso se llama principal.

ADAPTADORES O TARJETAS DE RED:

Son circuitos electrónicos que permiten al equipo de cómputo conectarse a un grupo de trabajo sea mediante cable o señal inalámbrica y los tenemos en las siguientes tecnologías

Cada una de estas tarjetas tiene una dirección física única a nivel mundial llamada también

MAC (Control de acceso al medio) En nuestro caso la dirección es:

La dirección física es un número hexadecimal que sirve para identificar al equipo de cómputo dentro de un entorno de trabajo.

Las páginas web publicadas a nivel mundial internamente están identificadas por una dirección IP pública que puede ser de clase a, b, c  y que son transformadas gracias a los DNS (Sistema de nombres de dominio) que convierten la IP en nombre de página web por ejemplo:

AVERIGUAR LAS SIGUIENTES DIRECCIONES IP:

DIRECCIONES IP CLASE C

DIRECCIONES IP CLASE C

Estas redes son utilizadas por pequeñas empresas para instituciones educativas e incluso en el hogar su rango va desde 192.0.0.0 – 223.255.255.255 la mascara de su red 255.255.255.0 en esta red los tres primeros octetos son los q identifican al grupo de trabajo mientras que el ultimo octeto es el identifican a la terminal o HOST
HOST: es usado en informática para referirse a las computadoras conectadas a una red, que proveen y utilizan servicios de ella. Los usuarios deben utilizar anfitriones para tener acceso a la red. En general, los anfitriones son computadores monousuario o multiusuario que ofrecen servicios de transferencia de archivos, conexión remota, servidores de base de datos, servidores web, etc.

En esta clase de IP hay 2

Diseñar una red de IP clase C para los departamentos de biblioteca y librería cada uno con 3 computadores con tecnología wi-fi  y accede al servicio de una sola impresora ubicada en biblioteca la clase para la red inalámbrica es 1122334455 y para librería 0123456789.

WEB: es el sistema de cifrado incluido en el estándar IEEE 802.11 como protocolo

Esto significa que hay 2.097.152(2’21) redes de clase C con 254(2’8-2) anfitriones posibles

Se requiere configurar 2 puntos de acceso a internet con direcciones IP clase C uno para su familia con tres dispositivos inalámbricos y dos mediante clave y el otro para su vecino y también posee cuatro dispositivos inalámbricos y una impresora .
grabar el archivo con su apellido y nombre almacenado en la fash memory y traerlo a clase

Direccion IP clase B

Direcciones IP Clase B

Estas direcciones son usadas por medianas empresas  como universidades o instituciones gubernamentales su rango es de 128.0.0.0 hasta 191.0.0.0 la mascara de subred es de 255.255.0.0 en esta clase los dos primeros octetos identifican a la red   y el resto identifican al Host o terminal  Red.red.host.host.

En esta clase se puede configurar 16.384 redes  cada una de ellas con 65.534 terminales  es decir:

Numero de redes 2¹⁴ = 16384

 Numero de host o terminales 2¹⁶ = 65536

Ejercicios de aplicación

Use la topología de anillo y añada direcciones IP clase B

Ejercicio de Aplicación:

Usando el simulador de redes diseñe la topología adecuada para implementar trabajo en grupo de computadores en el departamento administrativo de la unidad educativa pacifico cembranos y el laboratorio de biblioteca para la cual se debe utilizar una sola impresora, agregar direcciones IP clase B.

Deber

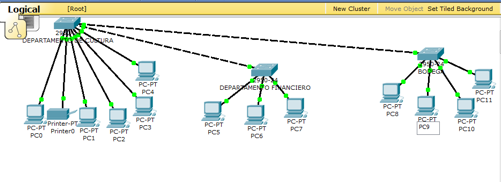

Diseñe una red clase A para el departamento de cultura que tiene 5 computadores, el departamento financiero que tiene 3 computadoras y el departamento de bodega que tiene 4 computadoras.

Cada departamento estará enlazado por un switch y todos los usuarios deberán imprimir solo en el departamento de cultura.

Direcciones IP Clase A:

Una direccione IP (Protocolo de Internet), una dirección IP está formada por 4 grupos de números separados por puntos que identifican a un equipo de cómputo que forma parte de una red de trabajo, en nuestro caso el computador tiene la siguiente dirección IP:



Sistema Decimal:

El sistema de numeración decimal, también llamado sistema decimal, es un sistema de numeración posicional en el que las cantidades se representan utilizando como base aritmética las potencias del número diez.

Sistema Binario:

El sistema binario, llamado también sistema diádico1 en ciencias de la computación, es un sistema de numeración en el que los números se representan utilizando solamente las cifras cero y uno (0 y 1).

Sistema Octal:

El sistema numérico en base 8 se llama octal y utiliza los dígitos del 0 al 7.

En informática a veces se utiliza la numeración octal en vez de la hexadecimal. Tiene la ventaja de que no requiere utilizar otros símbolos diferentes de los dígitos.

Sistema Hexadecimal:

El sistema hexadecimal (a veces abreviado como Hex, no confundir con sistema sexagesimal) es el sistema de numeración posicional que tiene como base el 16. Su uso actual está muy vinculado a la informática y ciencias de la computación, pues los computadores suelen utilizar el byte u octeto como unidad básica de memoria.

Las direcciones IP clase A son utilizadas por grandes empresas generalmente dedicadas a proveer el servicio del internet o empresas de telecomunicaciones  su rango es desde 1.0.0.0  hasta  126.0.0.0  la máscara de Subred que identifica a este tipo es de  255.0.0.0.  En esta red el primer objeto es el que identifica al grupo de trabajos mientras que el resto de octetos identifican a las terminales de TRABAJO OHOST.

Se puede configurar 126 redes cada una de ellas con 16’777.214 (224 -2).

Ejemplo:

Usando la Topología de Anillo configura una Red Clase A con un servidor y 4 equipos de cómputo.

Protocolos

Protocolos de red
Son un conjunto de reglas y normas que permiten la interconexión entre computadores que forman parte de una red de forma independiente, a las plataformas del sistema operativo como se lo demuestra en el siguiente diagrama

Protocolo TCP/IP

Son un conjunto de subprotocolos que garantizan el envió y recepción de la información proviene de las siglas protocolo de transferencia/ protocolo de internet

Protocolo TCP

Transmission Control Protocol (en español 'Protocolo de Control de Transmisión') o TCP, es uno de los protocolos fundamentales en Internet. Fue creado entre los años 1973 y 1974 por Vint Cerf y Robert Kahn.

Muchos programas dentro de una red de datos compuesta por computadoras, pueden usar TCP para crear conexiones entre sí a través de las cuales puede enviarse un flujo de datos. El protocolo garantiza que los datos serán entregados en su destino sin errores y en el mismo orden en que se transmitieron. También proporciona un mecanismo para distinguir distintas aplicaciones dentro de una misma máquina, a través del concepto de puerto.

TOPOLOGIAS DE RED

Es el proceso que permite ubicar las computadoras que forma parte de una red en un sitio epecifico entre las mas importantes tenemos

Topología de anillo

Una topología de anillo se compone de un solo anillo cerrado formado por nodos y enlaces, en el que cada nodo está conectado solamente con los dos modos adyacentes. Los dispositivos se conectan directamente entre sí por medio de cables en lo que se denomina una cadena margarita. Para que la información pueda circular, cada estación debe transferir la información a la estación adyacente.

Ventajas de la Topología De Anillo

      ·  Los datos fluyen en una sola dirección.

      · Cada estación recibe los datos y los retransmite al siguiente equipo.

      · Mínimo embotellamiento de los datos en la red.

      · Topología sencilla en su funcionamiento.

      · Cada componente recibe/envía paquete transmitido.

Desventajas de la Topología De Anillo

·        Como están unidos, si falla un canal entre dos nodos, falla toda la red.

·        Se soluciona con canales de seguridad o conmutadores que reciben los datos.

Topología estrella

La topología estrella es una de las más recientes o la que se usa más en la actualidad. En las primeras topologías de estrella el HUB tenía entradas coaxil, no RJ45. En el pasado, se usaba el HUB en vez del SWITCH.

Estas son las principales ventajas y desventajas de la topología de red Estrella;

Ventajas de la Topología Estrella:

      ● A comparación de las topologías Bus y Anillo, si una computadora se daña el cable se rompe, las otras computadoras conectadas a la red siguen funcionando.

      ● Agregar una computadora a la red es muy fácil ya que lo único que hay que hacer es conectarla al HUB o SWITCH.

      ● Tiene una mejor organización ya que al HUB o SWITCH se lo puede colocar en el centro de un lugar físico y a ese dispositivo conectar todas las computadoras deseadas.

Desventajas de la Topología Estrella:

      ● No es tan económica a comparación de la topología Bus o Anillo porque es necesario más cable para realizar el conexionado.

      ● Si el HUB o SWITCH deja de funcionar, ninguna de las computadoras tendrá conexión a la red.

      ● El número de computadoras conectadas a la red depende de las limitaciones del HUB o SWITCH.

      La topología Estrella nació gracias a la tecnología informática. Es una de las mejores sin lugar a dudas debido a su organización...

Topología bus

La topología Bus o Lineal en cuanto a redes consta de un cable largo al cual se le van conectando las computadoras. Esto es parte también de la tecnología informática que se ha ido desarrollando en el mundo actual. Bus. Estas son las principales ventajas y desventajas de la topología Bus;

Ventajas de la topología Bus:

      ● Es muy sencillo el trabajo que hay que hacer para agregar una computadora a la red.

      ● Si algo se daña, o si una computadora se desconecta, esa falla es muy barata y fácil de arreglar.

      ● Es muy barato realizar todo el conexionado de la red ya que los elementos a emplear no son costosos.

      ● Los cables de Internet y de electricidad pueden ir juntos en esta topología.

Desventajas de la topología Bus:

      ● Si un usuario desconecta su computadora de la red, o hay alguna falla en la misma como una rotura de cable, la red deja de funcionar.

      ● Las computadoras de la red no regeneran la señal sino que se transmite o es generada por el cable y ambas resistencias en los extremos

      ● En esta topología el mantenimiento que hay que hacer es muy alto.

      ● La velocidad en esta conexión de red es muy baja.

Topología árbol

La topología de árbol combina características de la topología de estrella con la de bus. Consiste en un conjunto de subredes estrella conectadas a un bus. Esta topología facilita el crecimiento de la red.

Ventajas de la Topología Árbol

      ·Tiene nodos periféricos individuales (por ejemplo hojas) que requieren transmitir a y recibir de otro nodo solamente y no necesitan actuar como repetidores o regeneradores.

      Permite priorizar las comunicaciones de distintas computadoras.

      Se permite conectar más dispositivos gracias a la inclusión de concentradores secundarios.

      Permite priorizar y aislar las comunicaciones de distintas computadoras.

      Cableado punto a punto para segmentos individuales.

      Soportado por multitud de vendedores de software y de hardware.

Desventajas de la Topología Árbol

      ·Si falla un enlace que conecta con un nodo hoja, ese nodo hoja queda aislado; si falla un enlace con un nodo que no sea hoja, la sección entera queda aislada del resto.

      ·Se requiere más cable.

      ·La medida de cada segmento viene determinada por el tipo de cable utilizado.

      ·Si se viene abajo el segmento principal todo el segmento se viene abajo con él.

Topología  Hibrida

Es una de las más frecuentes y se deriva de la unión de varios tipos de topologías de red, de aquí el nombre de híbrida.

Ventajas

Su implementación se debe a la complejidad de la solución de red, o bien al aumento en el número de dispositivos, lo que hace necesario establecer una topología

Desventajas

Tienen un costo muy elevado debido a su administración y mantenimiento, ya que cuentan con segmentos de diferentes tipos
